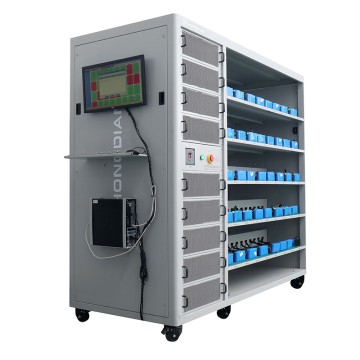

Trealamh Tástála Ceallraí Ilchainéil le haghaidh Anailís Feidhmíochta Comhthreomhar
Córais Tástála Urscaoilte Muirir Ceallraí Ardchruinneas do Mhonaróirí EV
sonraí táirge
Deartha le haghaidh tástála ceallraí ardacmhainne, cuireann an caibinéad 18U neart spáis agus solúbthachta ar fáil chun ilchainéil tástála a láimhseáil. Tá an tsamhail seo in ann voltais ceallraí idir 30V agus 120V a thacú, agus soláthraíonn sí suas le 32 chainéal, rud a fhágann go bhfuil sé oiriúnach le haghaidh tástála fairsinge ceallraí. Le cruinneas suntasach voltais agus reatha de 0.05% FS, cinntíonn sé go ndéantar gach tástáil go beacht. Le ham freagartha reatha de 10ms amháin, ráthaíonn an córas torthaí gasta agus éifeachtacha, fiú faoi dhálaí diana. Tá an caibinéad 18U foirfe do shaotharlanna tástála ceallraí ar scála mór nó d’fheidhmchláir thionsclaíocha.
Paraiméadar Teicniúil

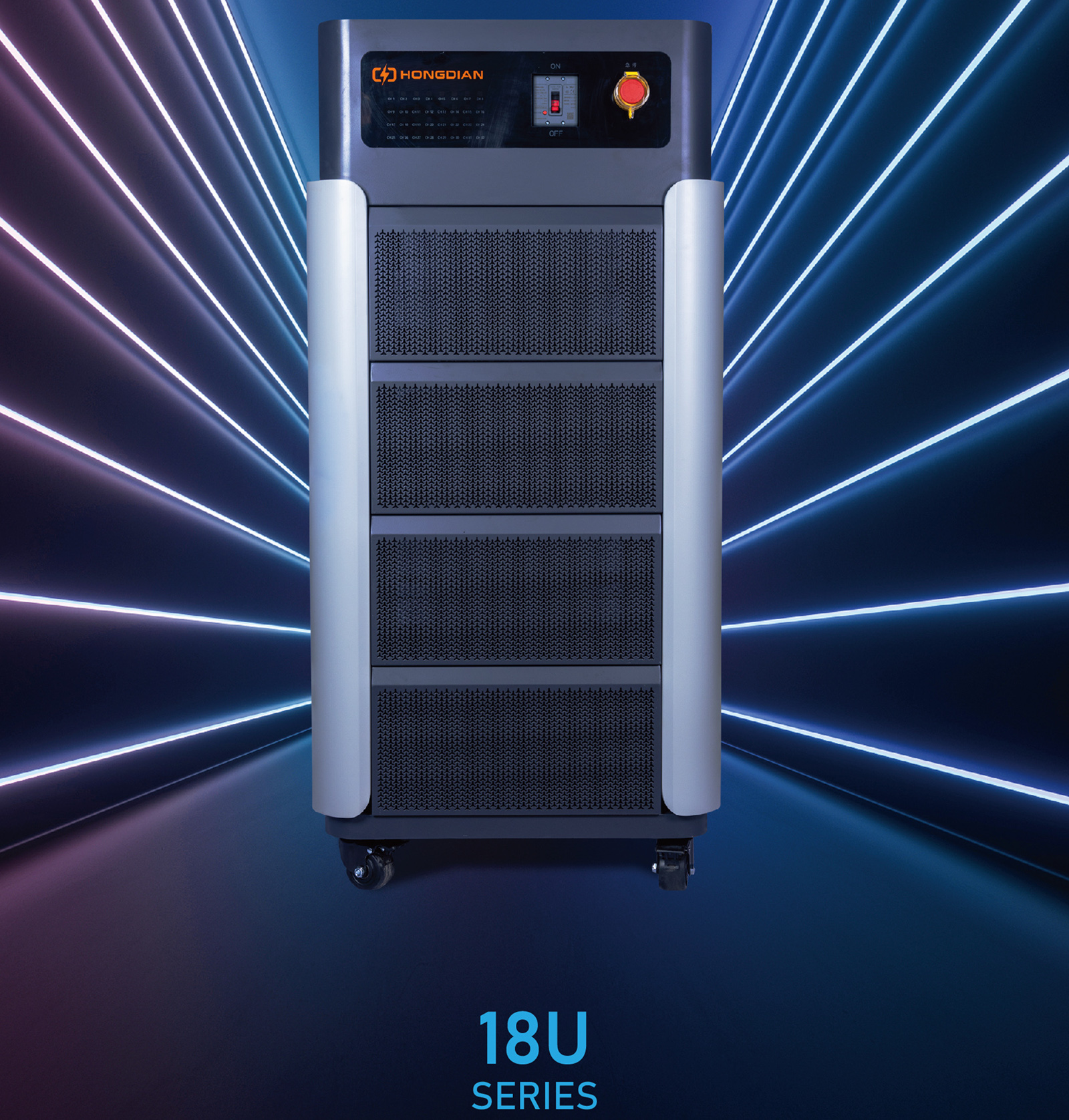

Paraiméadair chomh-aireachta 18U
| sraith voltais | Múnla bunúsach | Cruinneas voltais/reatha | Íosmhéid reatha luchtaithe agus urscaoilte (mA) | Íosvoltas urscaoilte (V) | luchtú-urscaoileadh am comhshó | Éifeachtúlacht uasta aiseolais | cumhacht | Méid an chomh-aireachta |
| Sraith 60V | HD-60V30A-16CH | 0.05%FS | 30mA | 6V | 20ms | 90% | 28.8KW | Leithead: 686mm Airde: 1470mm D:700mm |
| HD-60V30A-24CH | 0.05%FS | 30mA | 6V | 20ms | 90% | 43.2KW | ||
| HD-60V60A-08CH | 0.05%FS | 60mA | 6V | 20ms | 90% | 28.8KW | ||
| HD-60V60A-16CH | 0.05%FS | 60mA | 6V | 20ms | 90% | 57.6KW | ||
| HD-60V100A-08CH | 0.05%FS | 100mA | 6V | 20ms | 90% | 48KW | ||
| HD-60V120A-08CH | 0.05%FS | 120mA | 6V | 20ms | 90% | 57.6KW | ||
| HD-60V200A-04CH | 0.05%FS | 200mA | 6V | 20ms | 90% | 48KW | ||
| HD-60V240A-04CH | 0.05%FS | 240mA | 6V | 20ms | 90% | 57.6KW | ||
| Sraith 100V | HD-100V30A-16CH | 0.05%FS | 30mA | 6V | 20ms | 90% | 48KW | |
| HD-100V30A-24CH | 0.05%FS | 30mA | 6V | 20ms | 90% | 72KW | ||
| HD-100V50A-08CH | 0.05%FS | 50mA | 6V | 20ms | 90% | 40KW | ||
| HD-100V60A-08CH | 0.05%FS | 60mA | 6V | 20ms | 90% | 48KW | ||
| HD-100V100A-04CH | 0.05%FS | 100mA | 6V | 20ms | 90% | 40KW | ||
| HD-100V200A-04CH | 0.05%FS | 200mA | 6V | 20ms | 90% | 80kW | ||
| Sraith 120V | HD-120V30A-24CH | 0.05%FS | 30mA | 6V | 20ms | 90% | 86.4KW | |
| HD-120V60A-08CH | 0.05%FS | 60mA | 6V | 20ms | 90% | 57.6KW | ||
| HD-120V100A-08CH | 0.05%FS | 100mA | 6V | 20ms | 90% | 96KW | ||
| HD-120V200A-04CH | 0.05%FS | 200mA | 6V | 20ms | 90% | 96KW | ||
| Sraith 150V | HD-150V50A-08CH | 0.05%FS | 50mA | 6V | 20ms | 90% | 60KW | |
| HD-150V100A-04CH | 0.05%FS | 100mA | 6V | 20ms | 90% | 60KW | ||
| HD-150V200A-02CH | 0.05%FS | 200mA | 6V | 20ms | 90% | 60KW |
| Paraiméadair ionchuir AC | |||
| Soláthar cumhachta ionchuir | AC 380V ± 10% 50/60 ± 5Hz | Impedance ionchuir | ≥1MΩ |
| Fachtóir cumhachta | ≥99% (Lánualach) | Éifeachtúlacht aiseolais (Uasmhéid) | ≥90% (Lánualach) |
| THDI | ≤5% (Lánualach) | ||
| Paraiméadair aschuir DC | |||
| cruinneas voltais | ±0.05%FS | Cruinneas reatha leictreach | ±0.05%FS |
| Rún voltais | 1mV | Rún Reatha | 1mA |
| Am freagartha reatha | 10ms (10%FS ～ 90%FS) | Cineál cainéal cúnta | NTC |
| Am comhshó muirir agus urscaoilte | 20ms (-90%FS ～ 90%FS) | Mód rialaithe cainéal | Is féidir gach cainéal a rialú go neamhspleách |
| Saintréithe feidhm chéim | |||
| Am íosta taifeadta sonraí | 10ms | Uimhir timthriall | 65535 |
| Líon na gcéimeanna oibre | 2000 | Neadú lúb | 5 |
| Tacaigh le meastachán turgnamhach | Tástáil saoil timthriall ceallraí, Tástáil acmhainne pacáiste ceallraí, Tástáil tréith luchtaithe/urscaoilte ceallraí, Tástáil coinneála luchta ar phacáiste ceallraí, Tástáil éifeachtúlachta luchtaithe agus urscaoilte ar phacáiste ceallraí, Tástáil éifeachtúlachta luchtaithe agus urscaoilte ar phacáiste ceallraí | ||
| Mód muirir agus urscaoilte | Muirearú statach, sos, muirearú reatha tairiseach CC, muirearú voltais tairiseach CV, muirearú friotaíochta tairiseach CR, muirearú reatha tairiseach agus voltais tairiseach CCCV, muirearú cumhachta tairiseach CP, urscaoileadh reatha tairiseach DC, urscaoileadh cumhachta tairiseach DP, urscaoileadh friotaíochta tairiseach DR, Tástáil Friotaíochta Inmheánaí DC (DCIR) | ||
| Coinníoll scoir | Voltas, sruth, acmhainn, fuinneamh, am, cumhacht, líon na dtimthriallta, paraiméadair BMS, paraiméadair ardleibhéil saincheaptha (tacaíonn siad le loighic amháin nó níos mó agus/nó teaglaim) | ||
| Cineál gnímh fhorghníomhaithe | Léim, sos, cosaint, Ar Aghaidh | ||
| Iompórtáil Comhaid 485/DBC | Tacaíonn sé le heagarthóireacht, sábháil agus allmhairiú comhad | ||
| Tástáil Friotaíochta Inmheánaí DC (DCIR) | Tacaíocht do chéim oibre DCIR, ríomh fíor-ama crua-earraí, tacaíocht do thástáil bhog dhá chineál grafacha | ||
| Mód easpórtála sonraí | Easpórtáil i bhformáid Excel nó CSV | ||
| Feidhm chosanta | |||
| Cosaint taobh AC | Ró-/faoi-voltas eangaí cumhachta, cosaint voltais, cosaint borrtha, cosaint, cosaint frith-oileáin, cosaint minicíochta ró- agus faoi-mhinicíochta, cosaint ró-theochta crua-earraí, cosaint féin-bhrath, srl. | ||
| Cosaint taobh DC | cosaint faoi voltas, cosaint ró-theochta crua-earraí, cosaint nasc droim ar ais líne cainéal ceallraí | ||
| Cosaint chuimsitheach taobh ceallraí | Cosaint teorann uachtarach agus íochtarach voltas iomlán na ceallraí, cosaint teorann uachtarach agus íochtarach voltas na ceallraí, cosaint teorann uachtarach agus íochtarach theocht na ceallraí, cosaint teorann uachtarach agus íochtarach sruth luchtaithe agus urscaoilte na ceallraí, cosaint teorann uachtarach agus íochtarach chumas na ceallraí, cosaint briseadh cumarsáide BMS, cosaint briseadh líonra, srl. | ||
| Cosaint sonraí cliseadh cumhachta | Le feidhm chosanta múchta cuimhne, is féidir leis caillteanas sonraí de bharr múchta a sheachaint go héifeachtach nó is féidir leis leanúint ar aghaidh ag rith ag pointe briste an phróisis gan an próiseas a mhodhnú tar éis an ghlao. | ||
| Aicme cosanta | IP20 | Mód fuaraithe | Fuarú aeir éigeantach |
| raon teochta oibriúcháin | 0℃-45℃ | torann | ≤80dB |
Príomhfheidhmeanna Tástála
Tástáil Saoil Timthriallta
Tástáil Cumais
Tástáil tréith urscaoilte muirir
Tástáil friotaíochta inmheánaigh DC
Tástáil Ró-mhuirearú/Ró-urscaoilte
Tástáil nascachta tríú páirtí
Tástáil tréith teochta
Cumarsáid CAN/RS485

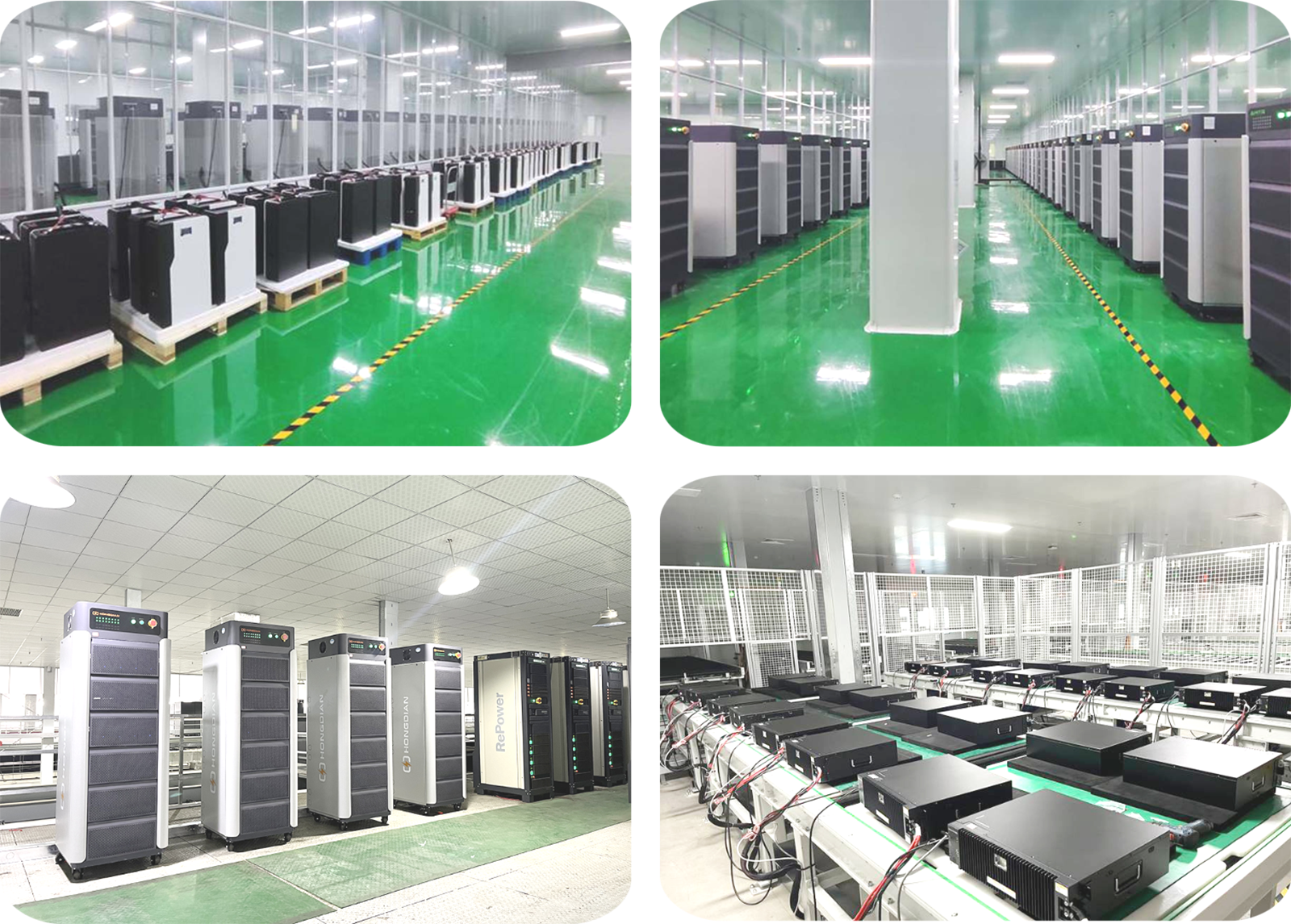

Suíomh úsáide custaiméirí
Buntáistí feidhmíochta
Cosaint teanntáin aiseolais coigilte fuinnimh
faoin táirge1) Is féidir saincheapadh a fhorbairt de réir riachtanas, táirgí agus réitigh saincheaptha a sholáthar, dífhabhtú saor in aisce ar chumarsáid BMS, agus comhtháthú saor in aisce le forbairt MES.
2) Déanamh nuálaíochta agus uasghrádaithe leanúnach ar tháirgí chun cruinneas agus tráthúlacht sonraí a chinntiú.
3) Cumas soláthair láidir: Soláthar cobhsaí agus tapa, le ham seachadta suas le 7 lá.

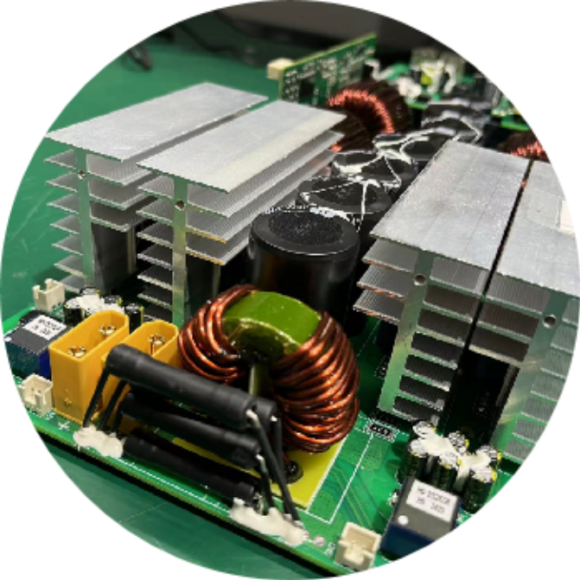

Bord cumhachta
faoin táirge1) Úsáidtear IGBT allmhairithe.
2) Is féidir leis sruth ard a scaoileadh láithreach.
3) Tá feidhmíocht láidir diomailt teasa aige.
4) Soicéad cumhachta XT90.

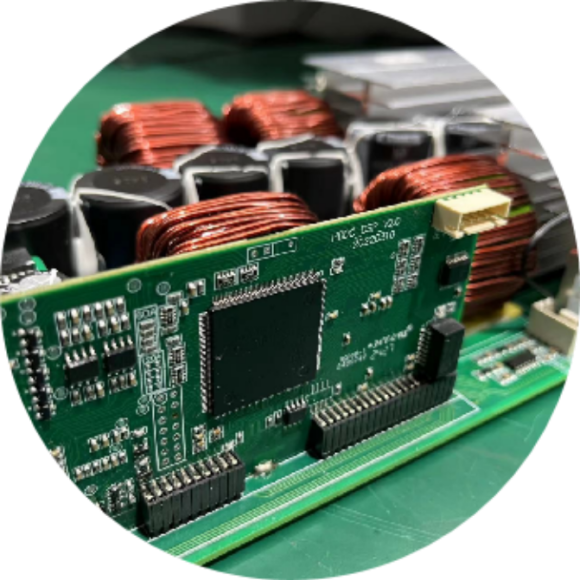

Bord DSP
faoin táirge1) Dearadh ciorcad lán-dhigiteach DSP dé-chroí TI 28377.
2) Is féidir oibríochtaí iolracha a fhorghníomhú go comhthreomhar ag luas ard.
3) Péint chumhachta grád a trí, brataithe go hiomlán le greamachán le haghaidh comhpháirteanna breiseán.
4) Biorán breiseán órphlátáilte
