sonraí táirge
Is réiteach ildánach agus spás-shábhála é an comh-aireachta uile-i-gceann le haghaidh tástála luchtaithe/urscaoilte ceallraí. Ag tacú le voltais ceallraí idir 15V/60V/75/100V, is féidir leis 32 go 80 cainéal a láimhseáil le haghaidh raon feidhmchlár tástála. Le cruinneas suntasach voltais agus reatha de 0.05% FS, ráthaíonn sé torthaí beachta. Cinntíonn am freagartha reatha tapa an chórais de 10ms tomhais thapa agus chruinne. Comhcheanglaíonn a dhearadh comhtháite cumhacht agus éifeachtúlacht araon, rud a fhágann gur rogha iontaofa é do shaotharlanna, d’áiseanna tástála, agus d’fheidhmchláir allamuigh a bhfuil réitigh dhlútha ach chumhachtacha ag teastáil uathu.
Paraiméadar Teicniúil

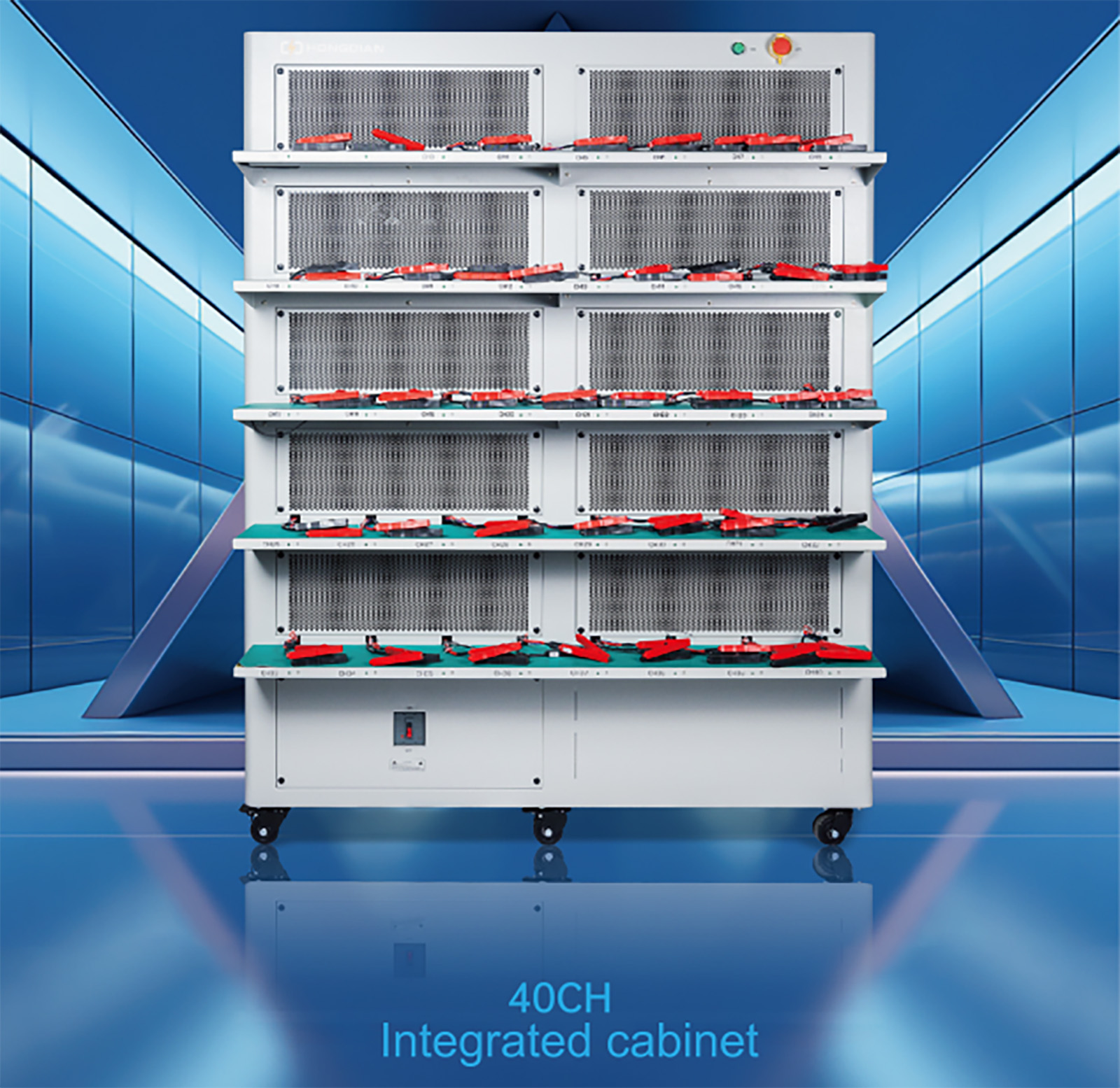

Paraiméadair chomh-aireachta comhtháite 40CH
| Voltas | Sraith 3QV | 6QV daoine scothaosta | Sraith 100V | ||
| Samhail | HD-30V30A-40CH | HD-30V60A-40CH | HD-60V30A-40CH | HD-60V60A-40CH | HD-100V30A-40CH |
| Cruinneas reatha voltais | 0.05%FS | 0.05%FS | 0.05%FS | 0.05%FS | 0.05%FS |
| Íosmhéid reatha luchtaithe agus urscaoilte | 30mA | 30mA | 30mA | 30mA | 30mA |
| Íosvoltas urscaoilte | 6V | 6V | 6V | 6V | 6V |
| Am freagartha reatha (10%-90%FS) | 10ms | 10ms | 10ms | 10ms | 10ms |
| Am comhshó urscaoilte muirir | 20ms | 20ms | 20ms | 20ms | 20ms |
| Voltas | Sraith 30V | Sinsear 60V | Sraith 100V | ||
| Samhail | HD ·30V30A-40CH | HD-30V60A-40CH | HD-60V30A-40CH | HD-60V60A-40CH | HD-100V30A-40CH |
| Éifeachtúlacht uasta muirir | 92% | 92% | 92% | 92% | 92% |
| Éifeachtúlacht uasta aiseolais | 90% | 90% | 90% | 90% | 90% |
| Voltas ionchuir | AC380V 50/60±5Hz Córas trí chéim cúig shreang | ||||
| Cumhacht | 36KW | 72KW | 72KW | 144KW | 120W |
| Meáchan |
|
| ≤350KG |
|
|
| Méid | L: 1530mm A: 1980mm D: 880mm | ||||

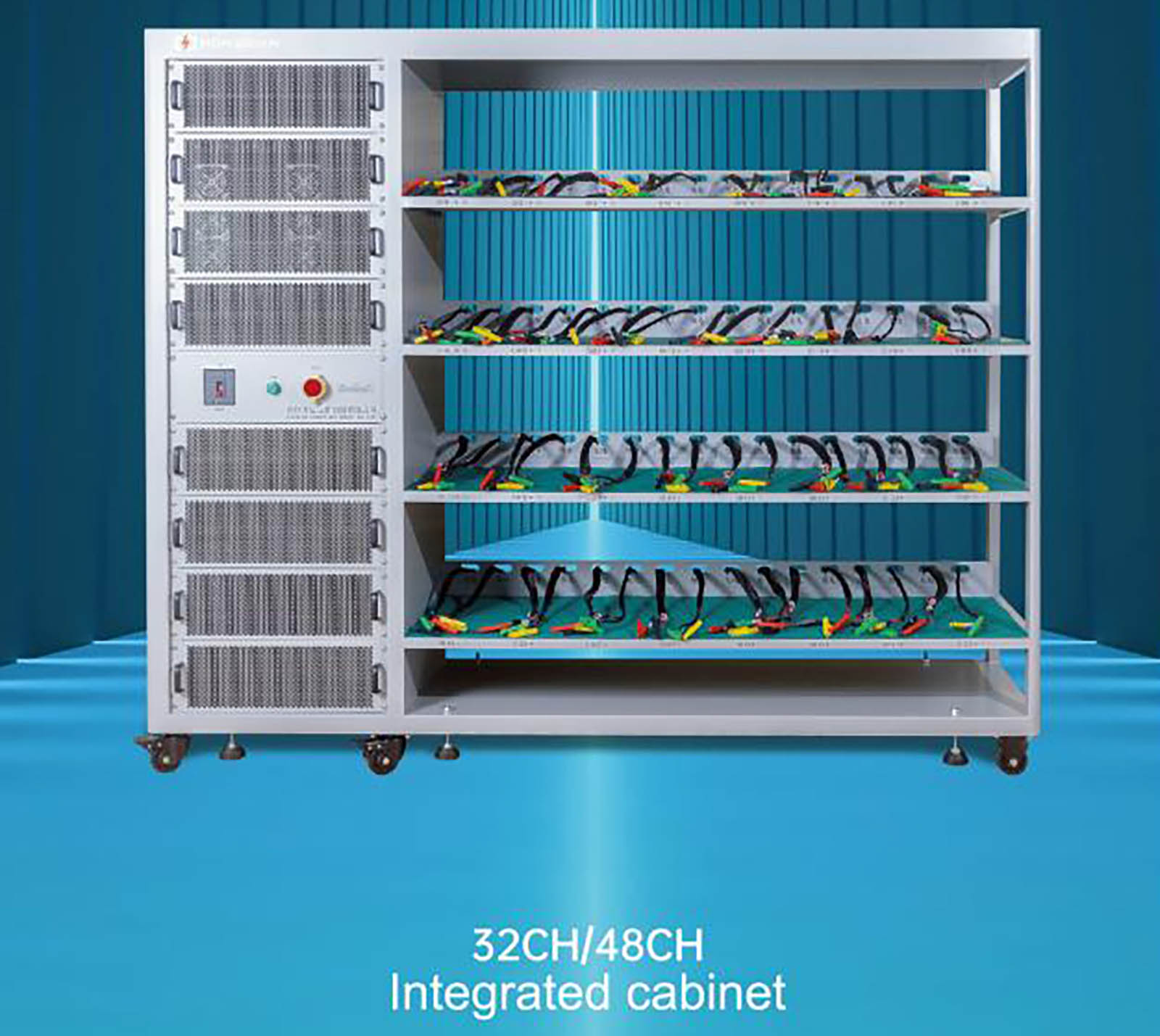

Paraiméadair Chomh-Aireachta Comhtháite 32ch
| Voltas | Sinsear 60V | Sraith 75V | Sraith 100V |
| Samhail | HD-60V30A-32CH | HD-75V30A-32CH | HD-100V30A-32CH |
| Cruinneas reatha voltais | 0.05%FS | 0.05%FS | 0.05%FS |
| Íosmhéid reatha luchtaithe agus urscaoilte | 30mA | 30mA | 30mA |
| Íosvoltas urscaoilte | 6V | 6V | 6V |
| Am comhshó urscaoilte muirir | 20ms | 20ms | 20ms |
| Éifeachtúlacht uasta aiseolais | 90% | 90% | 90% |
| Cumhacht | 57.6KW | 72KW | 96KW |
| méid | L:2130mm A:1790mm D:670mm | ||
Paraiméadair chomh-aireachta comhtháite 48CH
| Voltas | Sraith 30V | Sraith 60V | Sraith 75V | Sraith 100V | |||||
| Samhail | HD-30V10A-48CH | HD-30V20A-48CH | HD-30V30A-48CH | HD-60V10A-48CH | HD-60V20A-48CH | HD-75V10A-48CH | HD-75V20A-48CH | HD-100V10A-48CH | HD-100V20A-48CH |
| Cruinneas reatha voltais | 0.05%FS | 0.05%FS | 0.05%FS | 0.05%FS | 0.05%FS | 0.05%FS | 0.05%FS | 0.05%FS | 0.05%FS |
| Íosmhéid reatha luchtaithe agus urscaoilte | 30mA | 30mA | 30mA | 30mA | 30mA | 30mA | 30mA | 30mA | 30mA |
| Íosvoltas urscaoilte | 6V | 6V | 6V | 6V | 6V | 6V | 6V | 6V | 6V |
| Am comhshó urscaoilte luchta | 20ms | 20ms | 20ms | 20ms | 20ms | 20ms | 20ms | 20ms | 20ms |
| Éifeachtúlacht uasta aiseolais | 90% | 90% | 90% | 90% | 90% | 90% | 90% | 90% | 90% |
| Cumhacht | 14.4KW | 28.8KW | 43.2KW | 28.8KW | 57.6KW | 36KW | 72KW | 48KW | 96KW |
| méid | L:2130mm A1950mm D:670mm | ||||||||

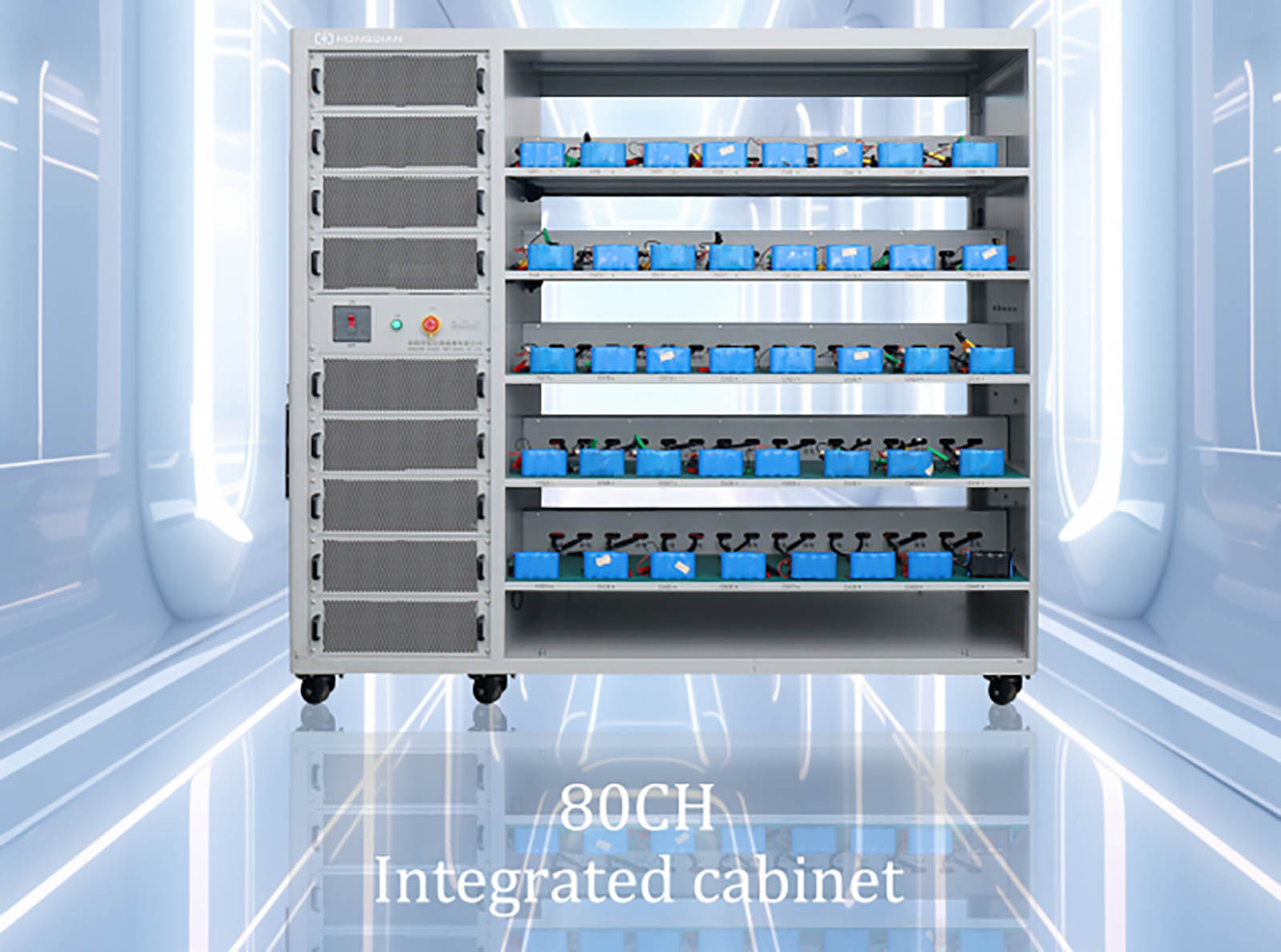

Paraiméadair chomh-aireachta comhtháite 80CH
| Voltas | Sraith 30V | Sinsear 60V | Sinse 100V | |||
| Samhail | HD-30V10A-8OCH | HD-30V20A-80CH | HD-30W30A-80CH | HD-60V10A-80CH | HD-60V20A-80CH | HD-100V10A-80CH |
| Cruinneas reatha voltais | 0.05%FS | 0.05%FS | 0.05%FS | 0.05%FS | 0.05%FS | 0.05%FS |
| Íosmhéid reatha luchtaithe agus urscaoilte | 30mA | 30mA | 30mA | 30mA | 30mA | 30mA |
| Íosvoltas urscaoilte | 6V | 6V | 6V | 6V | 6V | 6V |
| Am freagartha reatha (10%-90%FS) | 10ms | 10ms | 10ms | 10ms | 10ms | 10ms |
| Am comhshó urscaoilte muirir | 20ms | 20ms | 20ms | 20ms | 20ms | 20ms |
| Voltas | Sraith 30V | Sraith 60V | Sraith 100V | |||
| Samhail | HD-30V10A-80CH | HD ·30V20A-80CH | HD-30V30A-80CH | HD-60V10A-80CH | HD-60V20A-80CH | HD-100V10A-80CH |
| Éifeachtúlacht uasta muirir | 92% | 92% | 92% | 92% | 92% | 92% |
| Éifeachtúlacht uasta aiseolais | 90% | 90% | 90% | 90% | 90% | 90% |
| agus eitleoidh siad | AC380V 50/60±5Hz Córas trí chéim cúig shreang | |||||
| Cumhacht | 24KW | 48KW | 72KW | 48KW | 96KW | 80kW |
| Meáchan |
|
|
|
| ≤400KG |
|
| Méid | Leithead: 2120mm A1950mm D:900mm | |||||
| Paraiméadair ionchuir AC | |||
| Soláthar cumhachta ionchuir | AC 380V ± 10% 50/60 ± 5Hz | Impedance ionchuir | ≥1MΩ |
| Fachtóir cumhachta | ≥99% (Lánualach) | Éifeachtúlacht aiseolais (Uasmhéid) | ≥90% (Lánualach) |
| THDI | ≤5% (Lánualach) | ||
| Paraiméadair aschuir DC | |||
| cruinneas voltais | ±0.05%FS | Cruinneas reatha leictreach | ±0.05%FS |
| Rún voltais | 1mV | Rún Reatha | 1mA |
| Am freagartha reatha | 10ms (10%FS ～ 90%FS) | Cineál cainéal cúnta | NTC |
| Am comhshó muirir agus urscaoilte | 20ms (-90%FS ～ 90%FS) | Mód rialaithe cainéal | Is féidir gach cainéal a rialú go neamhspleách |
| Saintréithe feidhm chéim | |||
| Am íosta taifeadta sonraí | 10ms | Uimhir timthriall | 65535 |
| Líon na gcéimeanna oibre | 2000 | Neadú lúb | 5 |
| Tacaigh le meastachán turgnamhach | Tástáil saoil timthriall ceallraí, Tástáil acmhainne pacáiste ceallraí, Tástáil tréith luchtaithe/urscaoilte ceallraí, Tástáil coinneála luchta ar phacáiste ceallraí, Tástáil éifeachtúlachta luchtaithe agus urscaoilte ar phacáiste ceallraí, Tástáil éifeachtúlachta luchtaithe agus urscaoilte ar phacáiste ceallraí | ||
| Mód muirir agus urscaoilte | Muirearú statach, sos, muirearú reatha tairiseach CC, muirearú voltais tairiseach CV, muirearú friotaíochta tairiseach CR, muirearú reatha tairiseach agus voltais tairiseach CCCV, muirearú cumhachta tairiseach CP, urscaoileadh reatha tairiseach DC, urscaoileadh cumhachta tairiseach DP, urscaoileadh friotaíochta tairiseach DR, Tástáil Friotaíochta Inmheánaí DC (DCIR) | ||
| Coinníoll scoir | Voltas, sruth, acmhainn, fuinneamh, am, cumhacht, líon na dtimthriallta, paraiméadair BMS, paraiméadair ardleibhéil saincheaptha (tacaíonn siad le loighic amháin nó níos mó agus/nó teaglaim) | ||
| Cineál gnímh fhorghníomhaithe | Léim, sos, cosaint, Ar Aghaidh | ||
| Iompórtáil Comhaid 485/DBC | Tacaíonn sé le heagarthóireacht, sábháil agus allmhairiú comhad | ||
| Tástáil Friotaíochta Inmheánaí DC (DCIR) | Tacaíocht do chéim oibre DCIR, ríomh fíor-ama crua-earraí, tacaíocht do thástáil bhog dhá chineál grafacha | ||
| Mód easpórtála sonraí | Easpórtáil i bhformáid Excel nó CSV | ||
| Feidhm chosanta | |||
| Cosaint taobh AC | Ró-/faoi-voltas eangaí cumhachta, cosaint voltais, cosaint borrtha, cosaint, cosaint frith-oileáin, cosaint minicíochta ró- agus faoi-mhinicíochta, cosaint ró-theochta crua-earraí, cosaint féin-bhrath, srl. | ||
| Cosaint taobh DC | cosaint faoi voltas, cosaint ró-theochta crua-earraí, cosaint nasc droim ar ais líne cainéal ceallraí | ||
| Cosaint chuimsitheach taobh ceallraí | Cosaint teorann uachtarach agus íochtarach voltas iomlán na ceallraí, cosaint teorann uachtarach agus íochtarach voltas na ceallraí, cosaint teorann uachtarach agus íochtarach theocht na ceallraí, cosaint teorann uachtarach agus íochtarach sruth luchtaithe agus urscaoilte na ceallraí, cosaint teorann uachtarach agus íochtarach chumas na ceallraí, cosaint briseadh cumarsáide BMS, cosaint briseadh líonra, srl. | ||
| Cosaint sonraí cliseadh cumhachta | Le feidhm chosanta múchta cuimhne, is féidir leis caillteanas sonraí de bharr múchta a sheachaint go héifeachtach nó is féidir leis leanúint ar aghaidh ag rith ag pointe briste an phróisis gan an próiseas a mhodhnú tar éis an ghlao. | ||
| Aicme cosanta | IP20 | Mód fuaraithe | Fuarú aeir éigeantach |
| raon teochta oibriúcháin | 0℃-45℃ | torann | ≤80dB |
Príomhfheidhmeanna Tástála
Tástáil Saoil Timthriallta
Tástáil Cumais
Tástáil tréith urscaoilte muirir
Tástáil friotaíochta inmheánaigh DC
Tástáil Ró-mhuirearú/Ró-urscaoilte
Tástáil nascachta tríú páirtí
Tástáil tréith teochta
Cumarsáid CAN/RS485
Suíomh úsáide custaiméirí
Idirghníomhaíocht dhaonna-ríomhaire

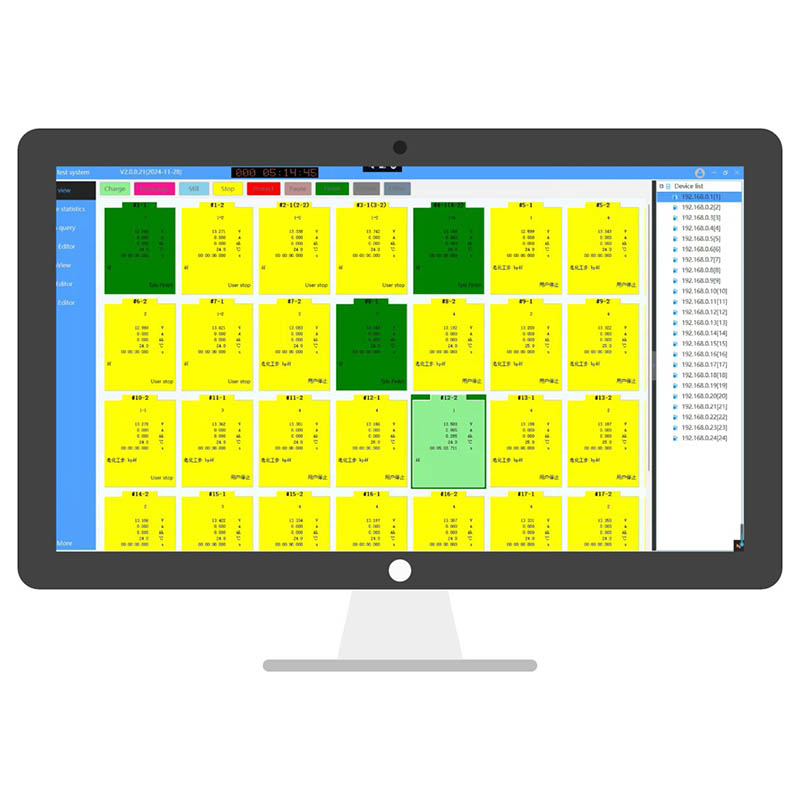

Comhéadan Taispeána Cainéal
faoin táirgeTaispeánann an comhéadan faisnéise cainéil liosta de roghanna IP gléasanna, agus is féidir an fhaisnéis taispeána agus na haonaid sonraí a shocrú. Is féidir dath an mhodha oibre a shocrú chun faisnéis phróisis a thaispeáint, agus tá an próiseas tástála iomasach.

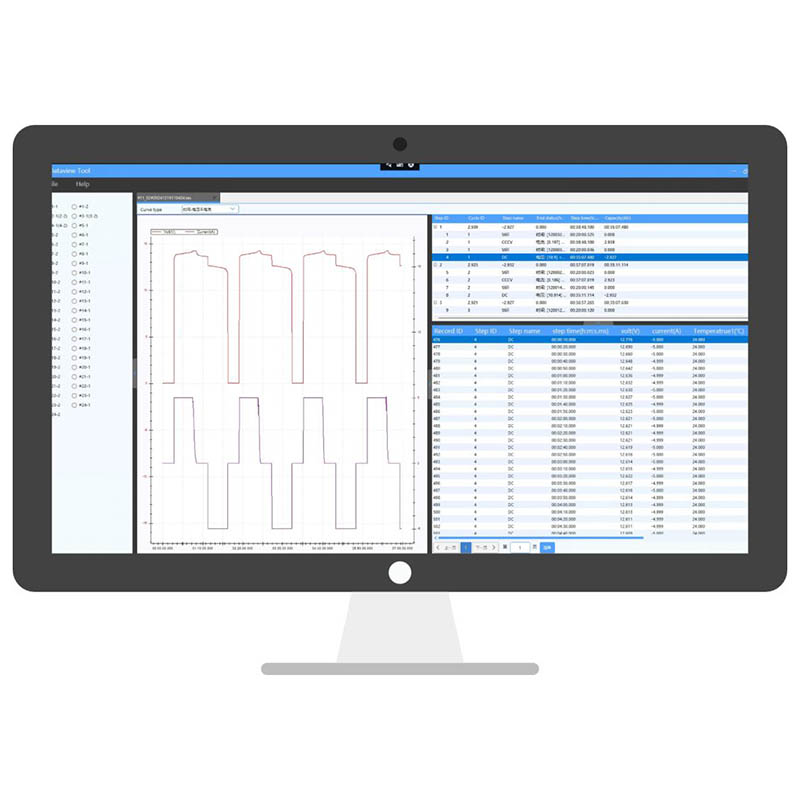

Comhéadan anailíse sonraí
faoin táirgeIs é an cuar atá ar thaobh na láimhe clé den chomhéadan anailíse sonraí, agus is é an liosta sonraí atá ar an taobh deas, ar féidir cuartha nó sonraí a thaispeáint ar leithligh nó ag an am céanna. Tacaíonn sé le fiosrúcháin a dhéanamh ar shonraí stairiúla bunaithe ar fhaisnéis éagsúil amhail dáta, uimhir fheiste, cód barra, srl., agus is féidir tuarascálacha a onnmhairiú i bhformáidí éagsúla amhail EXCEL.

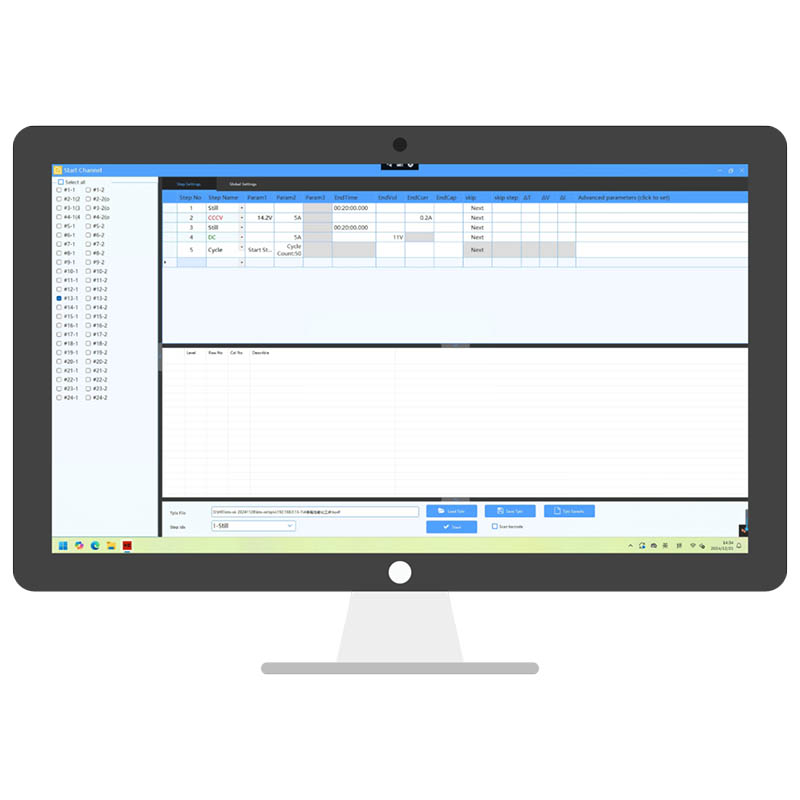

Comhéadan Eagarthóireachta Próisis
faoin táirgeGlacann an comhéadan eagarthóireachta próisis modh eagarthóireachta scripte, le réimse cineálacha céimeanna agus coinníollacha spriocdháta le roghnú astu. Tacaíonn sé le hallmhairiú sonraí DBC, le coinníollacha cosanta domhanda agus céim aonair cuimsitheacha agus coinníollacha taifeadta.
